Une table de soudure ?  oui merci… et avec ça… ?

Disposer d’une table de soudure apparait désormais comme indispensable dans un atelier, au même titre qu’un bon poste à souder. La table permet d’avoir une surface de référence parfaitement plane, permettant ainsi d’assurer un parfait niveau de planéité pour toutes les pièces qui seront fabriquées dessus.

Cela dit, une table de soudure prend encore plus d’intérêt lorsqu’elle est associée à des accessoires permettant de positionner et de brider nos pièces. Ce sont les fameux MIP et MAP dont tous ceux, comme moi, qui ont fait des études en chaudronnerie / métallerie ont entendu parler au moins une fois (si si, rappelez-vous …😃).

Aller, je me lance dans un petit rappel, l’occasion aussi pour moi du ressortir de placard mes cours d’Isostatisme :

MIP : MIse en Position

Pour immobiliser un prisme, auquel les tubes (carrés ou rectangulaires), les laminés (plats, cornières etc) peuvent être associés, il faut comme nous le montre le schéma ci-dessous :

  • 3 appuis (1, 2 et 3) sur un plan XY (la table de soudure)
  • 2 appuis sur un plan XZ (2 butées pions ou 2 brides plates réglables par exemple)
  • 1 appui sur un plan YZ (1 butée pion ou 1 bride plate réglable par exemple)

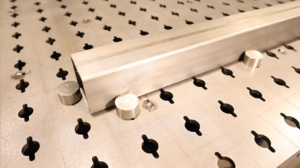

De façon plus concrète, on obtient le montage suivant :

Centrage long :

Pour mettre en position un cylindre (tube / rond plein etc..), nous avons 2 solutions :

  • 2 X 2 appuis (1, 2 et 3, 4) (butée en Vé par exemple)
  • 1 appui sur un plan XY (1 butée pliée par exemple)

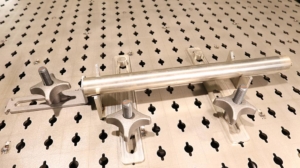

Concrètement :

Centrage court :

  • 3 appuis (1, 2 et 3) sur un plan XY (la table de soudure)
  • 2 appuis (4 et 5) (butées pions par exemple)

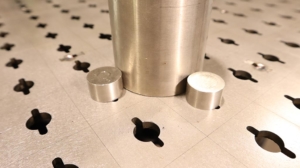

Concrètement :

Ceci n’est qu’un exemple simple.
Les différents accessoires que nous proposons permettent des montages beaucoup plus complexes afin de pouvoir assurer des MIP (Mises en Position) selon tous les cas de figures.

MAP : MAintien en Position

Le maintient en position est beaucoup plus simple à mettre en œuvre car il consiste à venir verrouiller notre pièce contre ses appuis

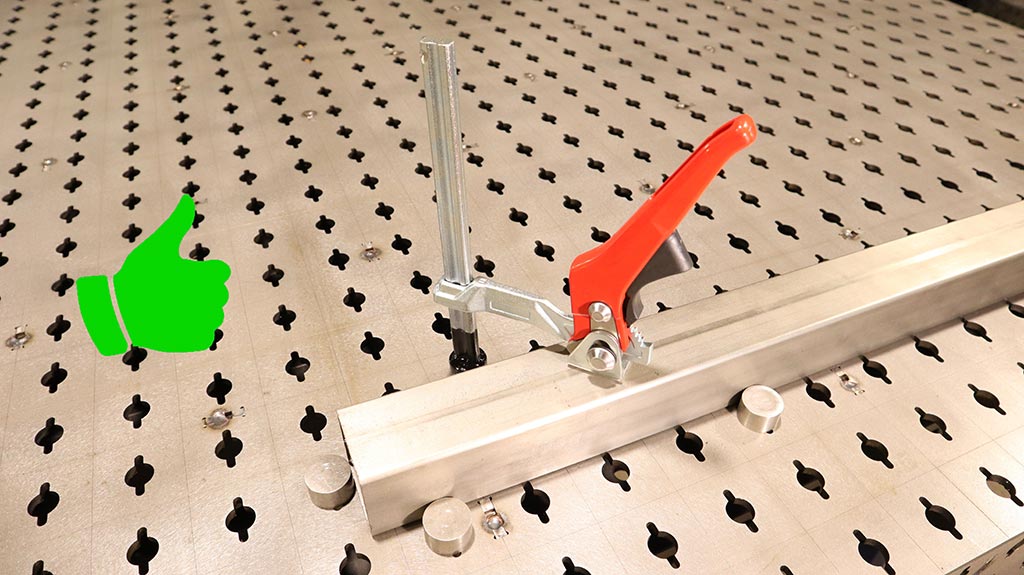

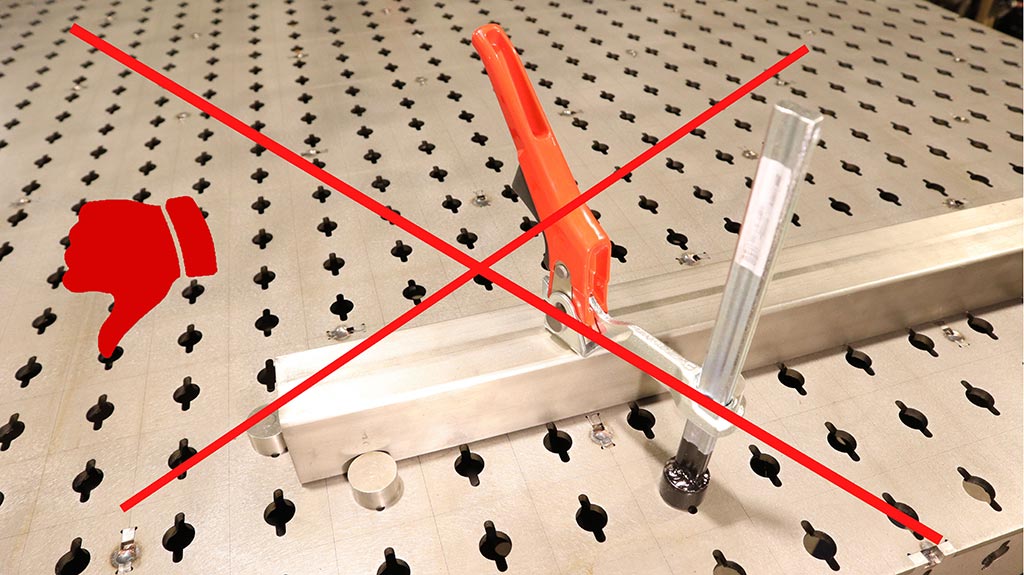

La règle de base consiste à disposer l’effort de blocage à l’opposé des appuis de MIse en position
